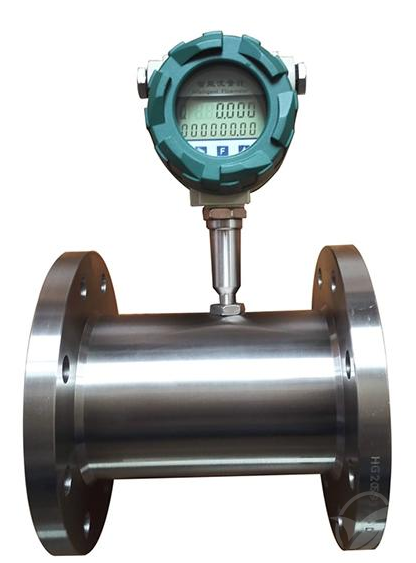

氣體蒸汽流量計是由渦輪流量傳感器與顯示儀表組成，是本廠采用國外先進技術生產制造的，是液體流量最理想的流量計之一。流量計具有結構簡單、精確度高、安裝維修使用方便等特點。該產品廣泛用于石油化工、冶金、供水、造紙、環保、食品等領域，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al203、硬質合金不起腐蝕作用且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途;

　　氣體蒸汽流量計特點：

　　一傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能結構簡單、牢固以及拆裝方便;測量范圍寬，下限流速低;一壓力損失小，重復性好，精確度高，葉輪具有防腐功能;一具有較高的抗電磁干擾和抗振動能力;

　　工作原理：

　　流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器(由永久磁鋼和線圈組成)的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形

　　氣體蒸汽流量計計算

　　形成有一定幅度的連續的矩形脈沖波，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量和累計量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：Q=3600×f/k式中：

　　f——脈沖頻率[Hz];k——傳感器的儀表系數

　　Q——流體的瞬時流量(工作狀態下)[m3/h];

　　3600——換算系數;每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量;

　　主要技術性能：

　　公稱通徑：DN4-DN200mm

　　介質溫度：(-20-80)℃、(-20-120)℃、(-20-150)℃;口環境溫度：(-20-55)℃;

　　精度等級：士0.2%、±0.5%、±1%;口輸出信號：電壓脈沖、4~20mA二線制;

　　供電電源：傳感器：+5V~+24VDC(外接)

　　變送器：+24VDC(外接)，流量計：3.0V鋰電池(內置)

　　顯示方式：現場顯示，高清晰液晶顯示器同時顯示瞬時流量(4位有效數字)及累積流量(8位有效數字，帶清零功能)所有有效數據掉電后保持10年不丟。

　　本體材質：304、316L;

　　葉輪材質：2Cr13(鍍鈦處理、雙相鋼)口軸承材質：硬質合金;

　　連接方式：螺紋、法蘭、法蘭夾裝、衛生卡箍接口;

　　法蘭標準：國家標準

　　工作壓力：1.6~42MPa(10-42MPa高壓需定做加工);

　　防護等級：lP65;防爆等級：ExdllCT6Gb;

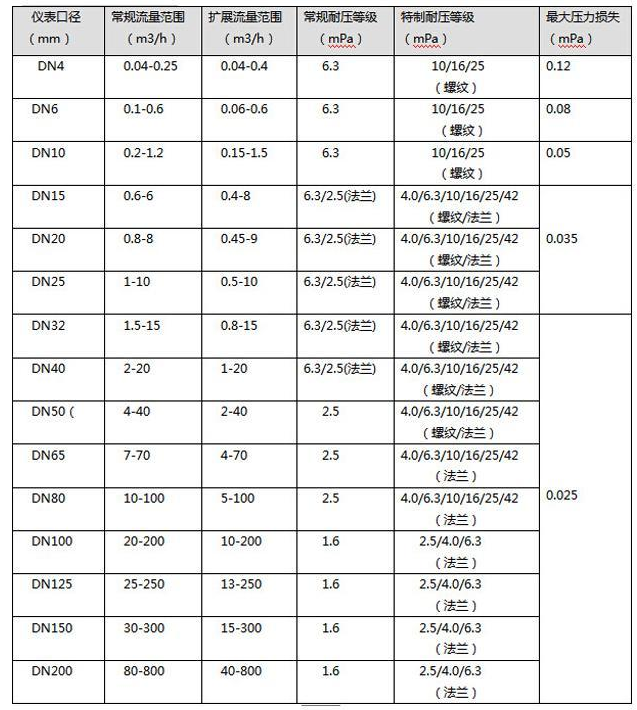

　　流量范圍及工作壓力：

　　安裝尺寸：

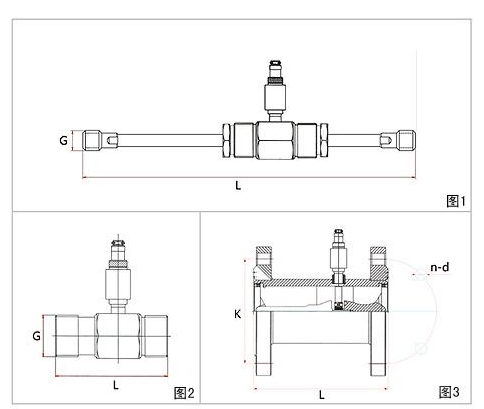

　　傳感器的安裝方式根據規格不同采用螺紋或法蘭連接，安裝方式見圖

　　圖1DN4-DN10螺紋連接及法蘭連接(含直管段)

　　圖2DN15-DN50螺紋連接

　　圖3DN15-DN200法蘭連接
